측구 수로관 앵글 부착형 구조

측구 수로관 앵글 부착형 상세도

측구 수로관 앵글 부착형 규격

종류 호칭 중앙부 치수 소켓부 치수 배근
안나비 밑나비 두께 깊이 반지름 길이 as cs bs es hs hs1 ℓ1 세로철근 가로철근
a a1 b 허용치 c m d d1 e 허용치 h h1 허용치 i ℓ 허용치 지름 개수 지름 개수
측구
수로		 300 300 410 280 ±4 430 20 70 50 80 ±2 300 50 ±2 55 2000 ±5 465
이상		 540
이상		 450
이상		 50
이상		 380이상 230이상 50이상 4.0 12 4.0 16
400 400 510 370 ±4 525 20 80 50 80 ±2 400 50 ±2 55 2000 ±5 570
이상		 650
이상		 550
이상		 50이상 480이상 360이상 60이상 5.0 12 5.0 20

적용 스틸 그레이팅

적용 스틸 그레이팅 규격

Trench Width
(mm)		 형식기호 그레이팅
호칭치수 a b h
300 T50~40 1000 400 995 50
400 1000 500 995 50

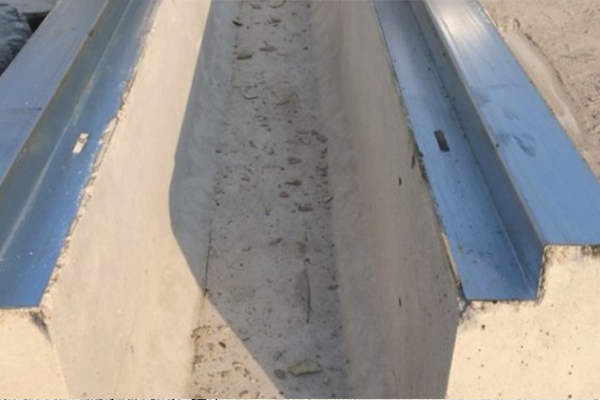

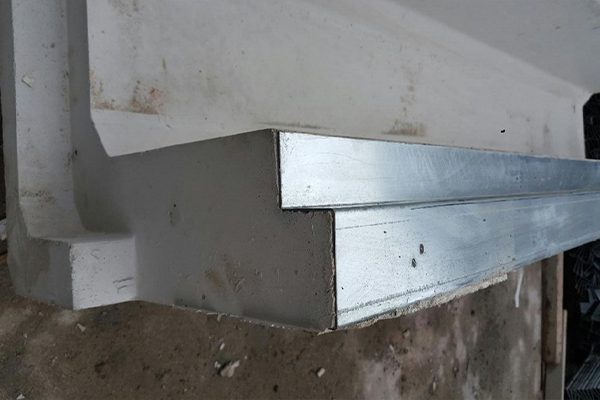

시공 사진

Zoom
Zoom
